CARACTERÍSTICAS TÉCNICAS:

• Mesa de apoyo entre las columnas: 3850 mm x 770 mm
• Longitud escuadrado: 3800 mm
• Diámetro hoja: 300 / 350 mm
• Hora hoja: 30 mm
• Proyección hoja D. 350 (300) a 90º: 100 (75) mm
• Proyección hoja D. 350 (300) a 45º: 67 (45) mm
• Velocidad de rotación hoja: 4000 g/min
• Potencia motor hoja: 7,5 HP  / 5,5 KW
• Diámetro bocas de aspiración inf. y sup.: Ø  120 mm / 100 mm

EQUIPAMIENTO ESTÁNDAR.

• NORMATIVA CE
• Prensor de toda longitud con faldas anti intrusión delante y detrás de la hoja.
• Mesa delantera fija:  1000 mm x 510 mm en material fenólico con guía de escuadrado hasta 2500 mm y tope corredero.
• Mesa trasera fija: 1000 x 400 mm en material fenólico con guía a doble tope giratorio electrónico y abertura hasta 1300 mm.
• Distancia entre ejes topes traseros: 400 mm.
• Mesa corredera: 800 mm x 200 mm en material fenólico colocado delante y detrás.
• Célula fotoeléctrica para la lectura de la longitud del panel para el ajuste automático del recorrido del carro.
• Ajuste mecánico de la profundidad de la incisión con lectura mecánica.

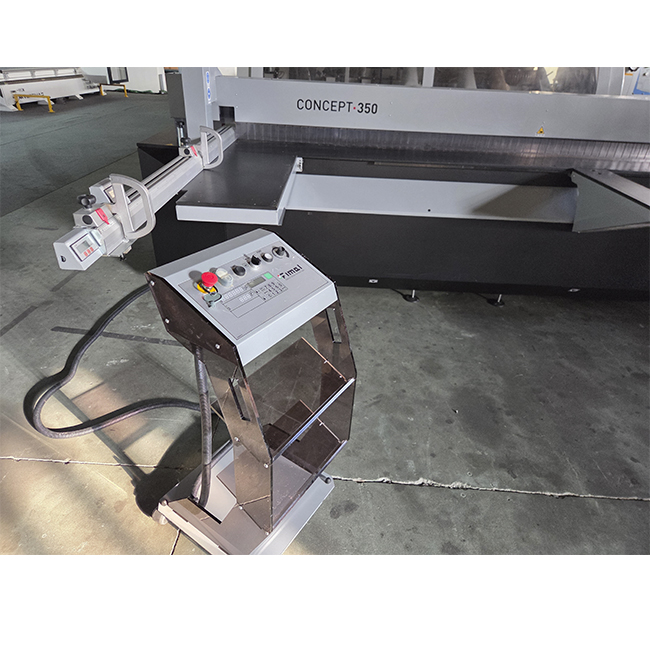

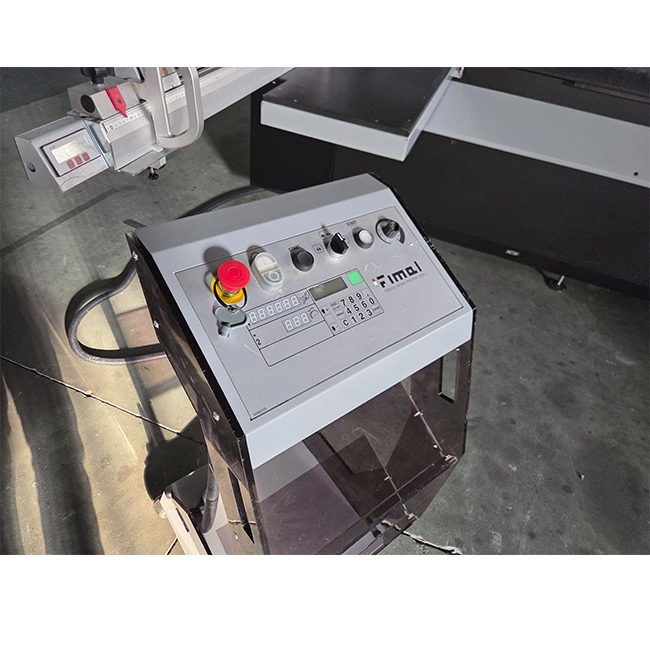

• Panel de control en carro móvil compuesto de:
  • Programador con función manual, semiautomática y automática.
  • 250 programas de memoria para el manejo de la guía posterior e inclinación de la hoja
  • Pantalla digital para la visualización de la medida de la guía trasera
  • Pantalla digital para mostrar la inclinación de la hoja
  • Teclado numérico de membrana para la programación
  • Parada de emergencia
  • Botón de arranque directo del motor de la hoja
  • Selector de tres posiciones para el corte de incisión, corte sin incisión, corte solo incisión.
  • Botón arranque posición ejes
  • Botón arranque ciclo de trabajo
  • Potenciómetro para ajustar la velocidad del carro de la hoja
• Estructura cuerpo máquina “2.0” que incluye:
  • Mesa delantera con 2 soportes de referencia de precisión con bloqueo mediante pernos
  • Ranura de evacuación del polvo entre la guía en aluminio y la mesa en fenólico
  • Extensión trasera de la guía a escuadrar aumentada a 190 mm
  • Puerta al inicio de la máquina con bisagras que se puede abrir para inspección y limpieza.

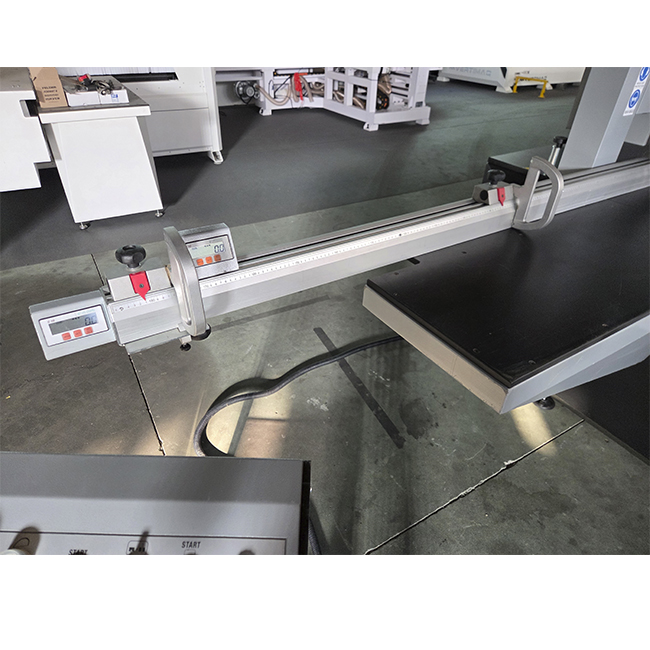

  • Escuadra aumentada con visores digitales completa de 2 topes con abertura telescópica
